KONZEPT
Individualität und Automatisation – kein Widerspruch!
Jeder Sporthändler bevorzugt andere Arbeitsabläufe bzw. Endergebnisse am Ski, legt den Fokus auf ein bestimmtes technisches Feature. Die Jupiter erfüllt alle Wünsche! Denn das Maschinenkonzept bietet höchste Flexibilität und Sie leben Ihre Vorstellungen konsequent aus – ohne Kompromisse!

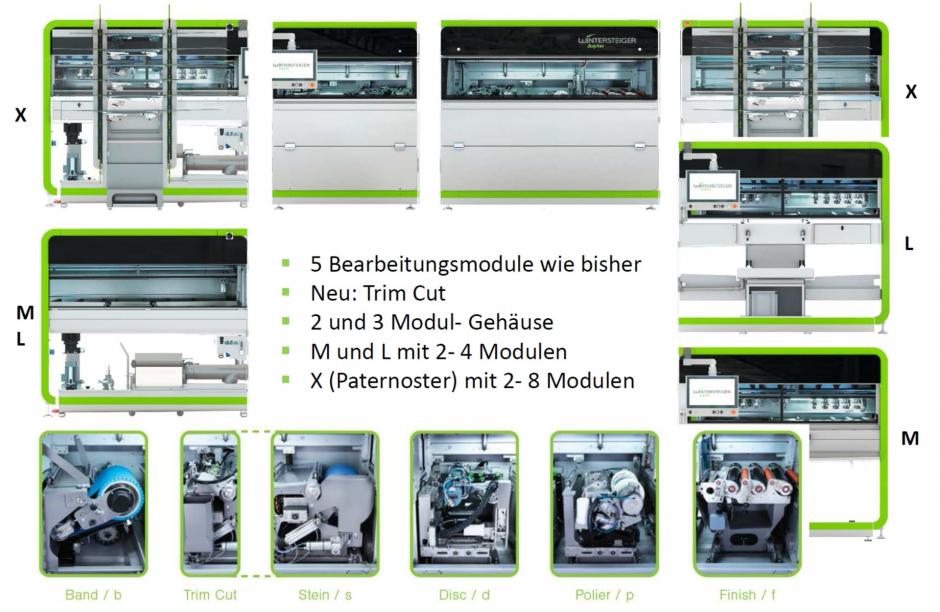

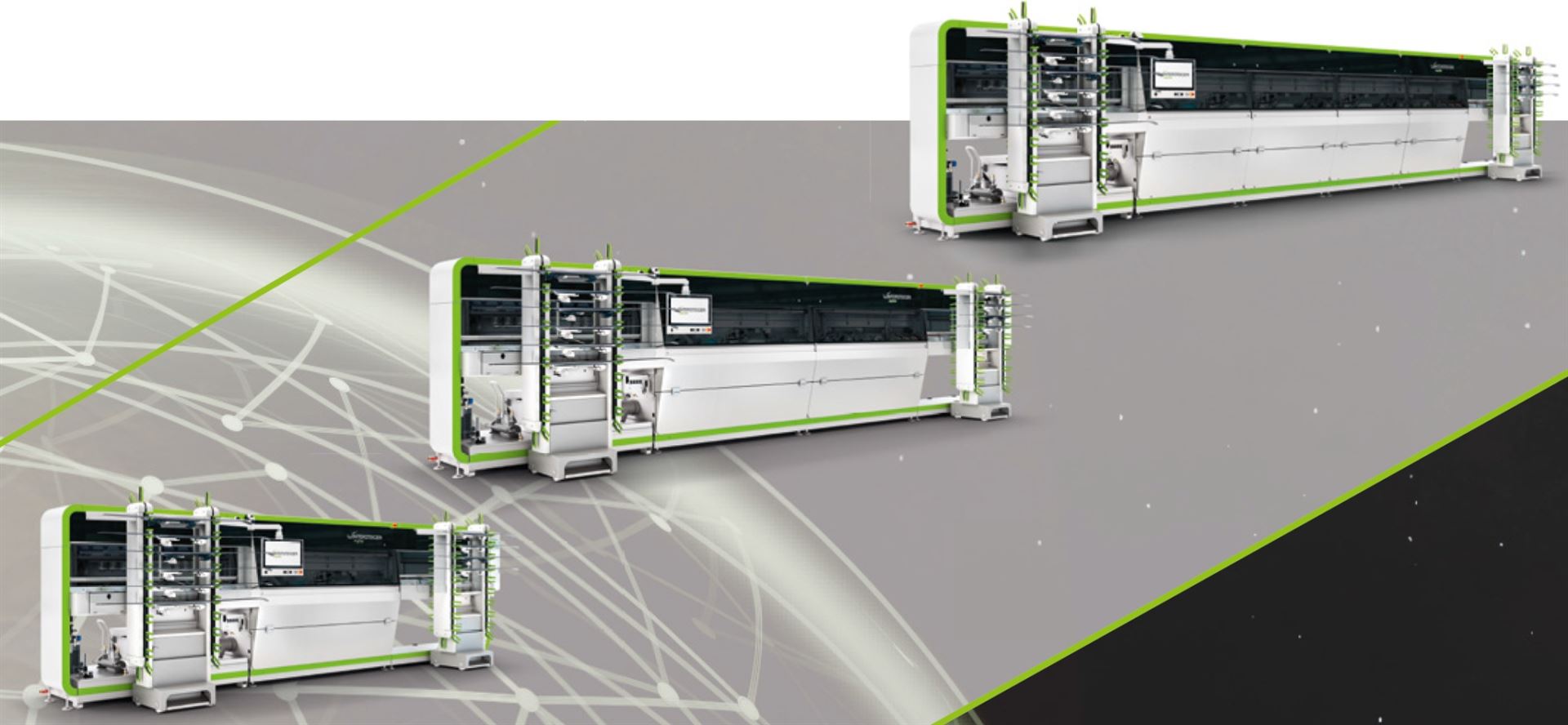

Individuelle Maschinenkonfiguration

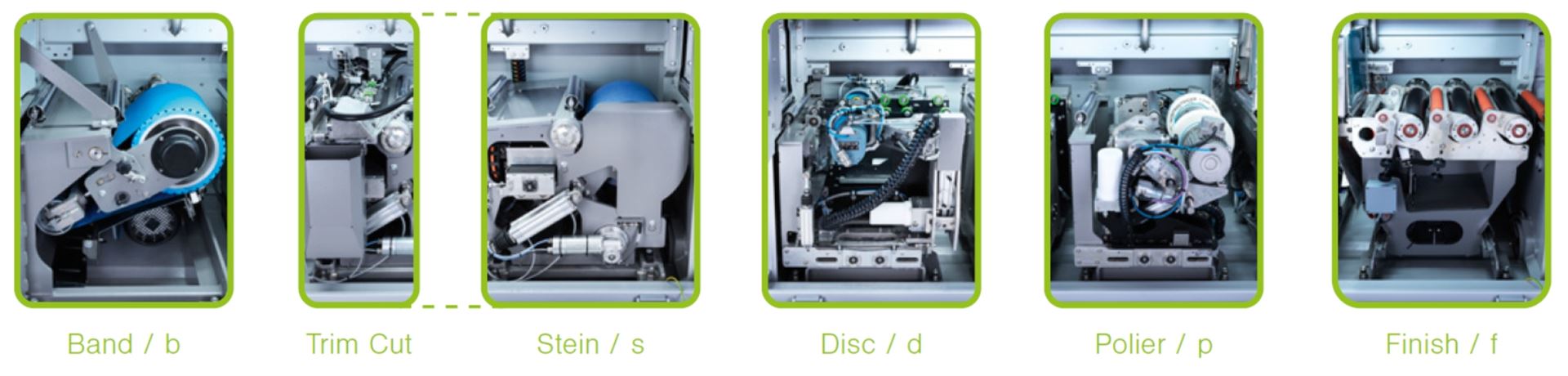

Modular: 5 verschiedene Bearbeitungsmodule
Durchsatzleistung: für mehr als 70 Paar Ski pro Stunde
3 Anwendungslevel: für alle Ansprüche Universal, Performance, Race
Einfachstes Handling

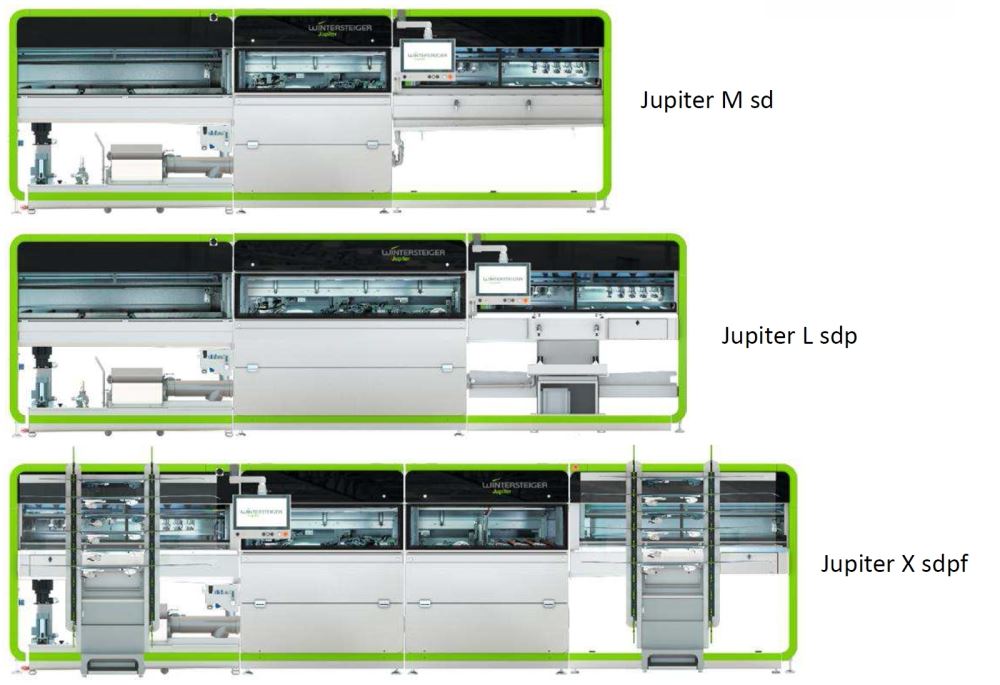

3 Beschickungsvarianten: Paternoster (X), Ladeeinheit (L), Manuell (M)
Race Beladung: Jede Variante auch in verlängerter Race-Ausführung für Rennski
Saugerloser Skitransport: mit 9 bzw. bis zu 11 Stempeln (Race) pro Ski
Perfekte Kantenpräparation
V-Edge: variable Kantenwinkel, bei Unterkante wie Seitenkante
Trim-Cut: Seitenwangen-Vorbehandlung für optimale Disc-Seitenkantenbearbeitung

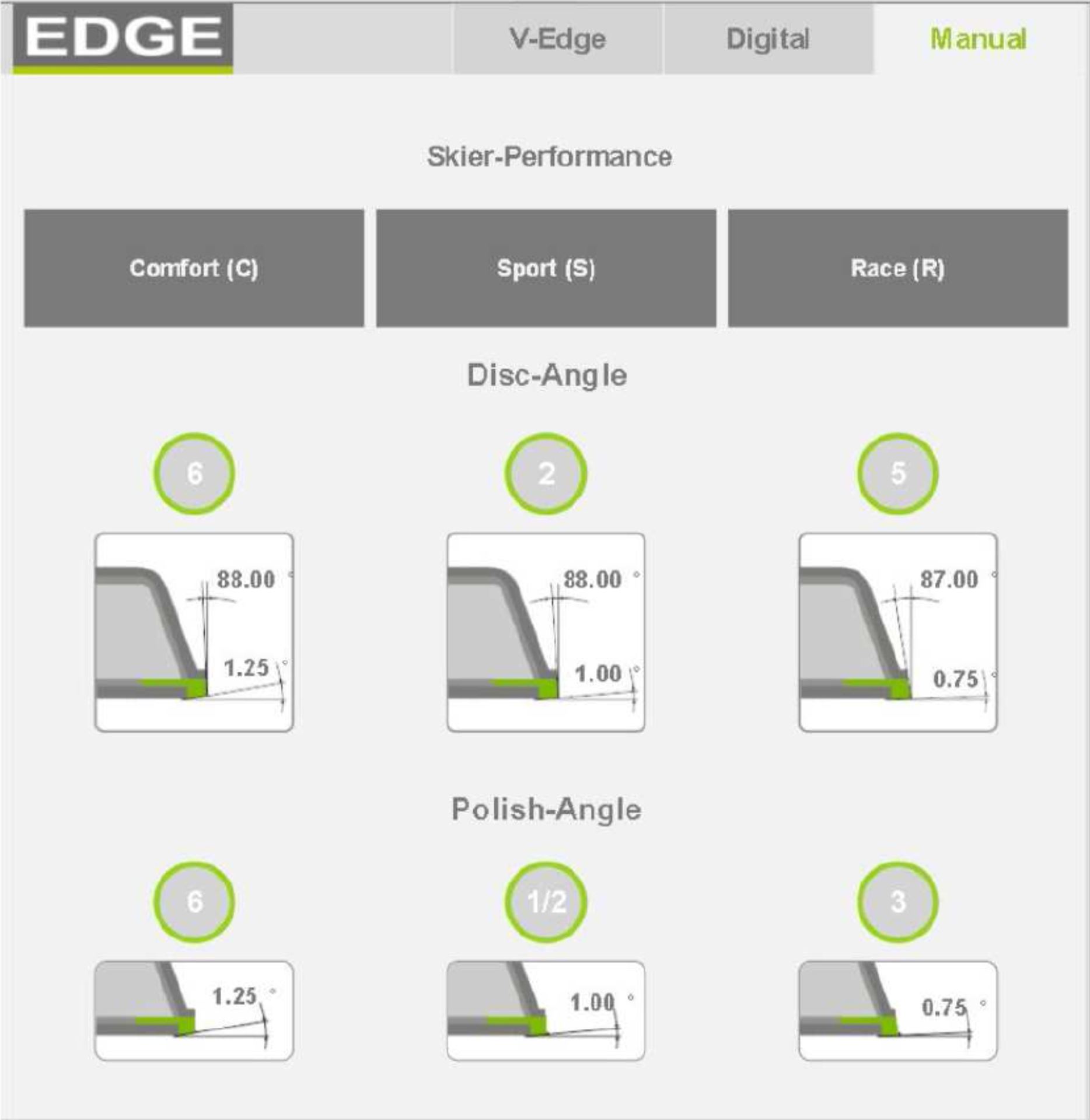

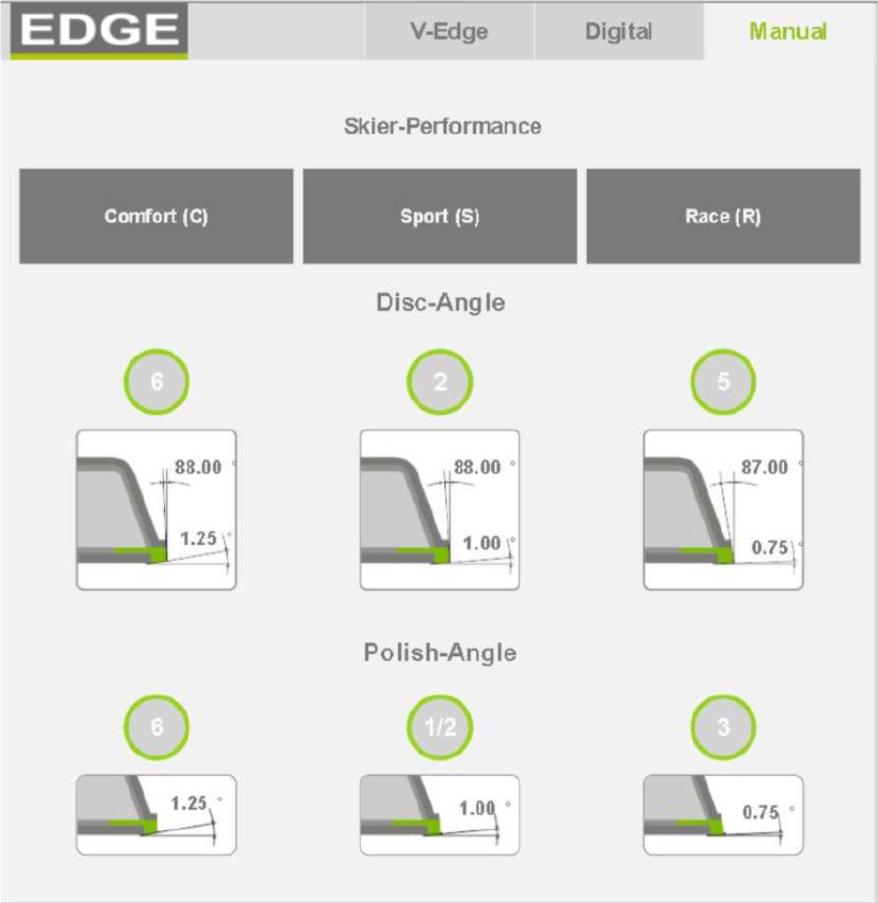

Tune-Pilot EDGE: Individuelle Kantenpräparation je nach Skiklassifizierung

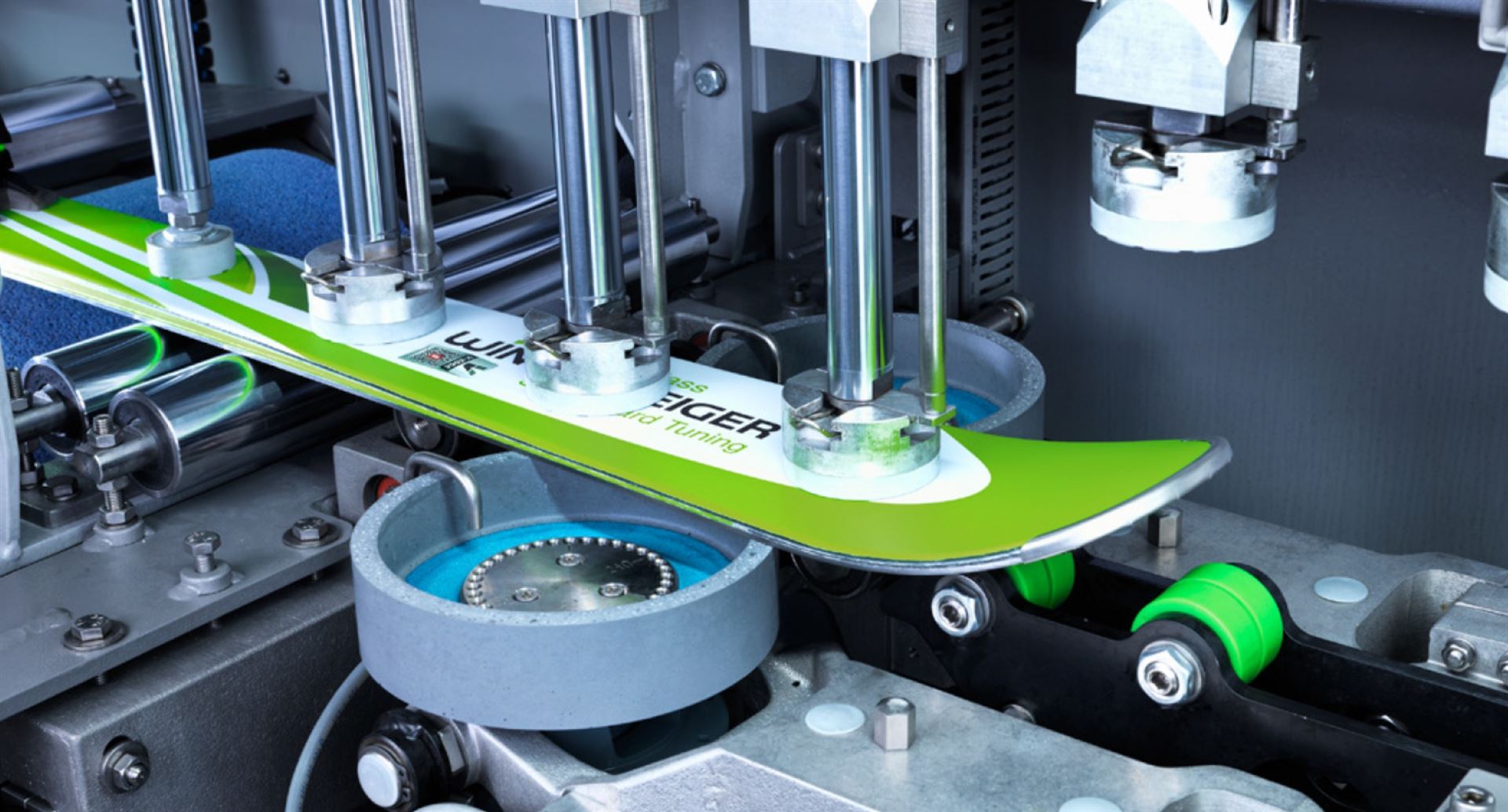

Ceramic Disc Schliff
Die einzigartige Ceramic Disc Finish Technologie schleift exakteste Kanten – und das vom ersten bis zum letzten Ski. Von WINTERSTEIGER seit 25 Jahren perfektioniert, ist sie in Skiproduktion, Rennlauf und Skiservice inzwischen fest etabliert und „State of the Art“.
Digitale Winkelverstellung auf Knopfdruck
Mittels digitaler NC Winkelverstellung werden die Kantenwinkel stufenlos gesteuert. Die Ski werden mit gleichmäßig konstanten Winkeln über die gesamte Skilänge geschliffen. Die Veränderung der Kantenwinkel erfolgt elektronisch auf Knopfdruck. Mit der Option „automatische Skierkennung“ geschieht das Ganze vollautomatisch.

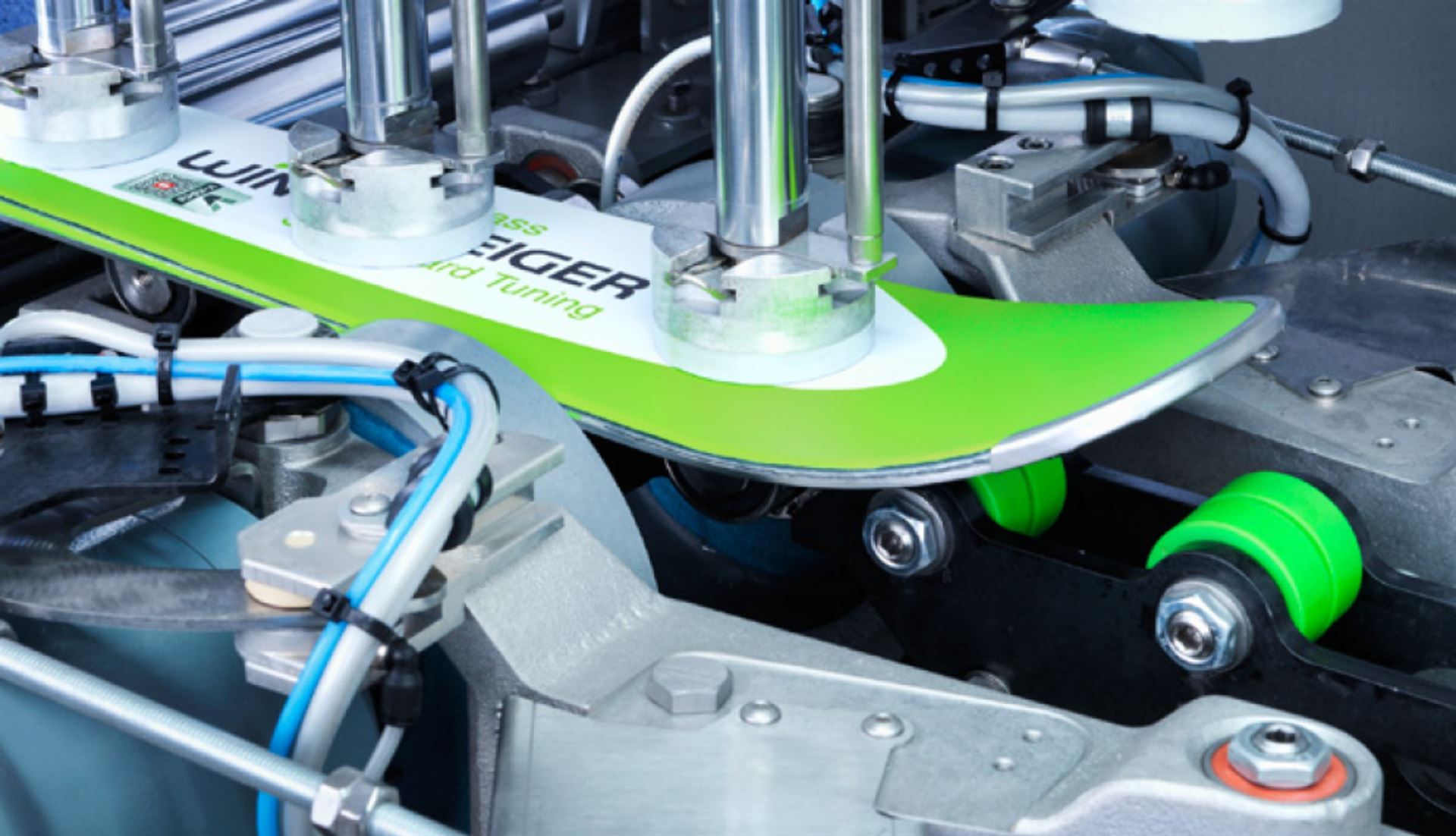

Das Kombinationswunder: ein Modul für Seiten- und Unterkantenschliff
Präzise Kantengeometrie, exakte Kantenwinkel, plane Oberfläche, hohe Wiederholgenauigkeit – und das von der Schaufel bis zum Ski-Ende
Selbstschärfende Disc-Scheiben für einen gleichmäßigen Abtrag und Schleifbild über die gesamte Lebensdauer
Einfache und schnelle Winkelverstellung
Höchste Flexibilität durch 7 verschiedene Winkelkombinationen oder individuelle, elektronische Winkelverstellung
Konus-Aufnahme Noch höhere Präzision durch Konus-Aufnahme der Disc-Scheiben
Disc-Reinigung Reinigung und Aufrauen der Disc- Scheiben durch Abrichtfunktion (optional)
Nachwuchtmöglichkeit Wie beim Steinmodul können die Disc-Scheiben bei eventuell auftretenden Unwuchten nachgewuchtet werden (optional).
Soft Start Einsetzen der Disc-Scheiben am stillstehenden Ski (optional)
Winkelsets individuell erstellbar für jedes Paar Ski zu erstellen (nur mit digitaler Winkelverstellung und Easyrent-Anbindung möglich).

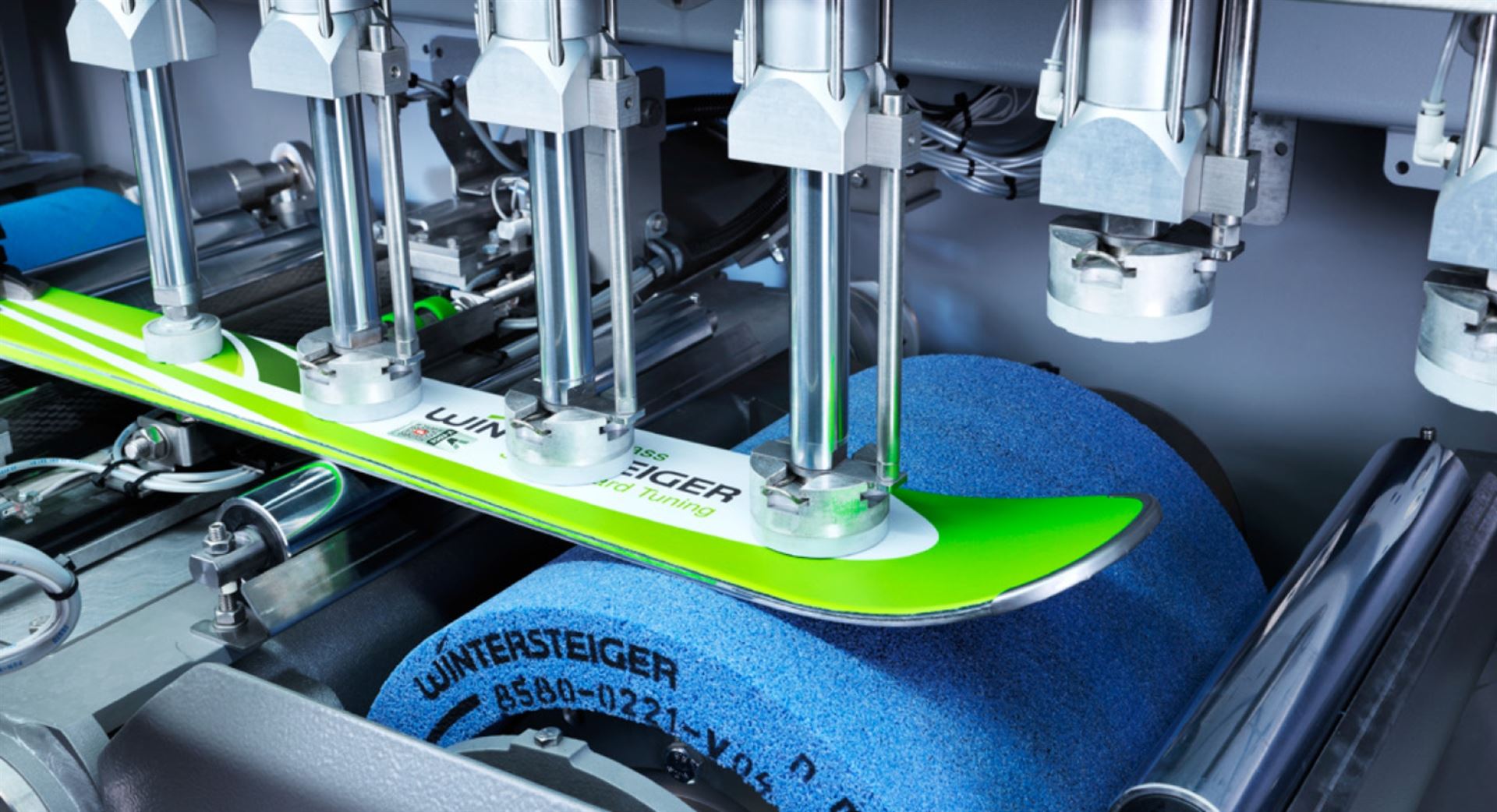

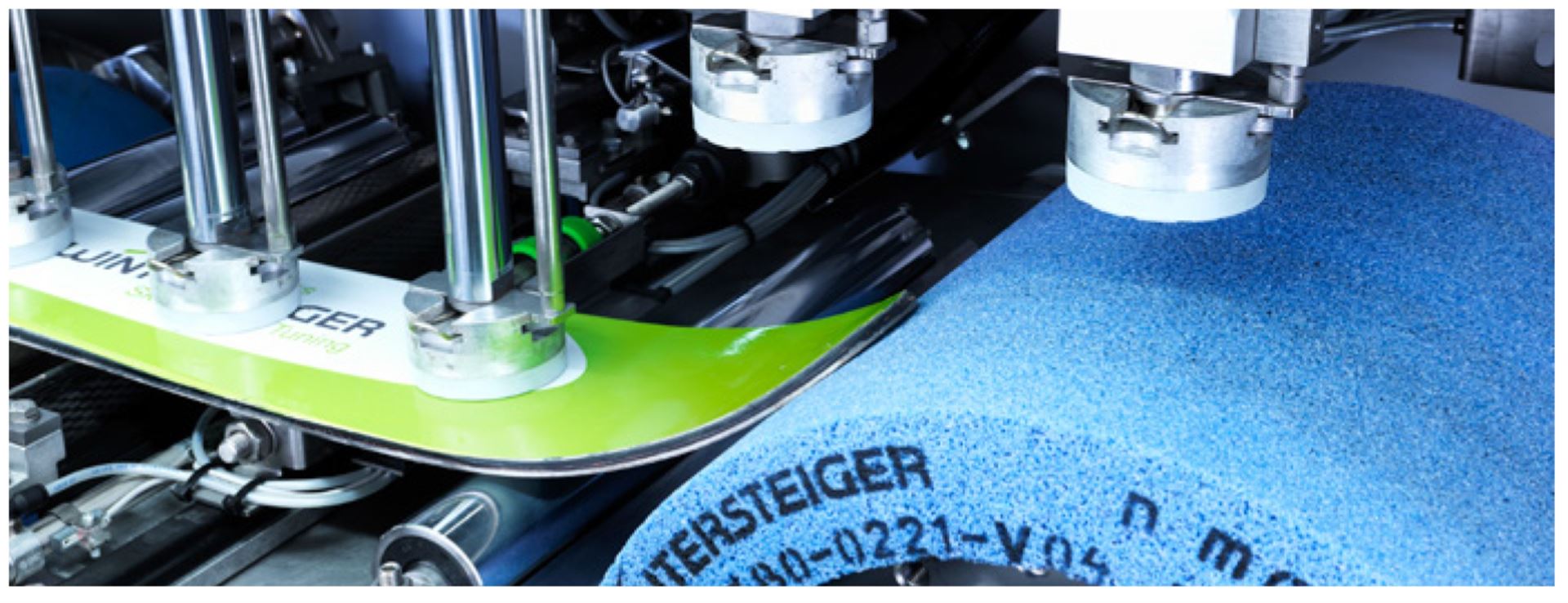

Die Steinbreite von 350 mm macht die Bearbeitung aller Ski und Snowboards möglich. Durch die einzigartige Steinoszillation wird die Steinbreite voll ausgenutzt: Abricht- und Steinwechselintervalle werden verlängert – das spart Zeit und Geld.
Mehr Leistung.
Der vergrößerte Steindurchmesser sorgt für noch konstantere Strukturen, erhöhten Schleifabtrag und verlängerte Abziehzyklen.
Spurwechsel.
Auf bis zu zwei Steinmodulen können am Stein zwei unterschiedliche Strukturen aufgebracht werden (z.B. für Vor- und Feinschliff). Durch diese Spurwechselfunktion ergeben sich ungeahnte Strukturmöglichkeiten.
Verlängerte Abrichtintervalle durch oszillierenden Schleifstein
Präziser Schliff bis in die Schaufelspitze durch vergrößerten Schwenkhub
Hohe Effektivität durch Spurwechsel: Vorschleifen und Strukturieren auf einem Stein (optional)
Parallelschleifen: Beide Ski können gleichzeitig nebeneinander bearbeitet werden (optional)
Geschützter Schleifraum durch Steinklappe während des Abrichtens (optional)
Performance- oder Racing-Pakete für erweiterte Strukturmöglichkeiten (optional)

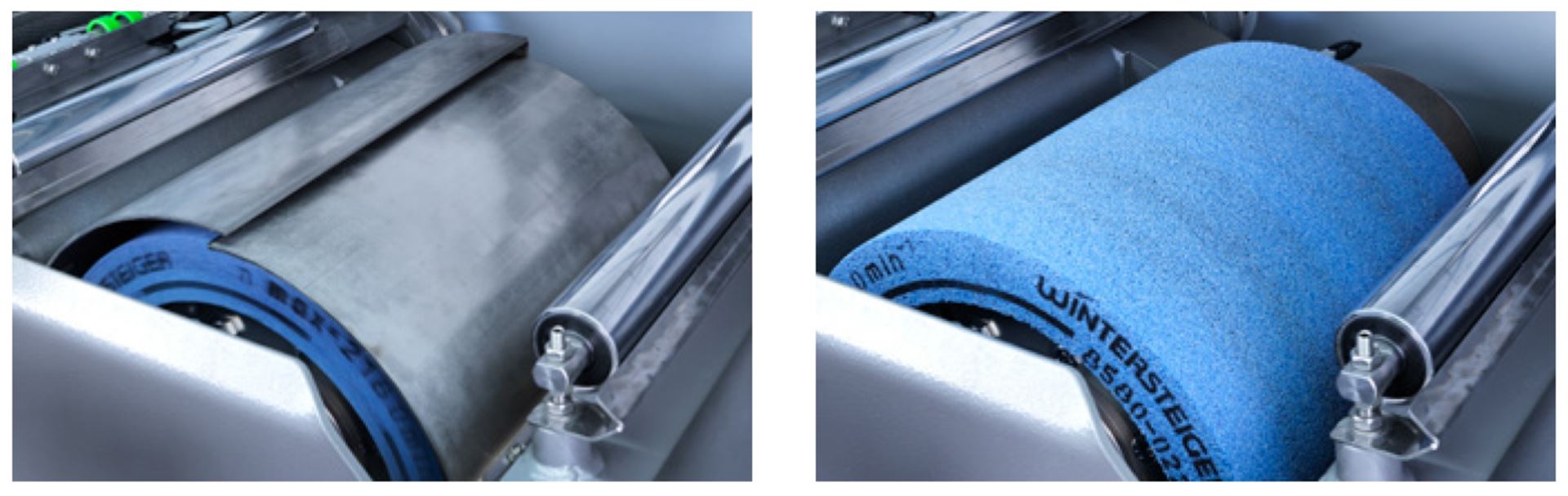

Während des Abrichtvorganges schließt die Steinklappe und das Umfeld bleibt sauber! Keine Schleifkörner mehr auf den Auflagewalzen
Struktur-Vorteil: Im Spezialmodus wird die Struktur optisch perfekt bis in die Schaufelspitze geschliffen.
3D-Strukturen (optional)
Die radiale Diamantzustellung ist optional mit einem Servomotor und einem Hoch-Präzisionsschlitten ausgestattet und wird dadurch zu einer vollwertigen NC-Achse. Das eröffnet neue und einmalige Möglichkeiten:
Schleifen von hochpräzisen Rennlaufstrukturen
Schleifen von 3D-Schliffbildern, konkaven oder konvexen Strukturen
Schleifen von überlagerten Mikro-und Makrostrukturen
Schnelles automatisches Vor- und Rückdrehen des Diamanten bei Stein- oder Diamantwechsel
Automatisches Antasten des Diamanten an den Schleifstein

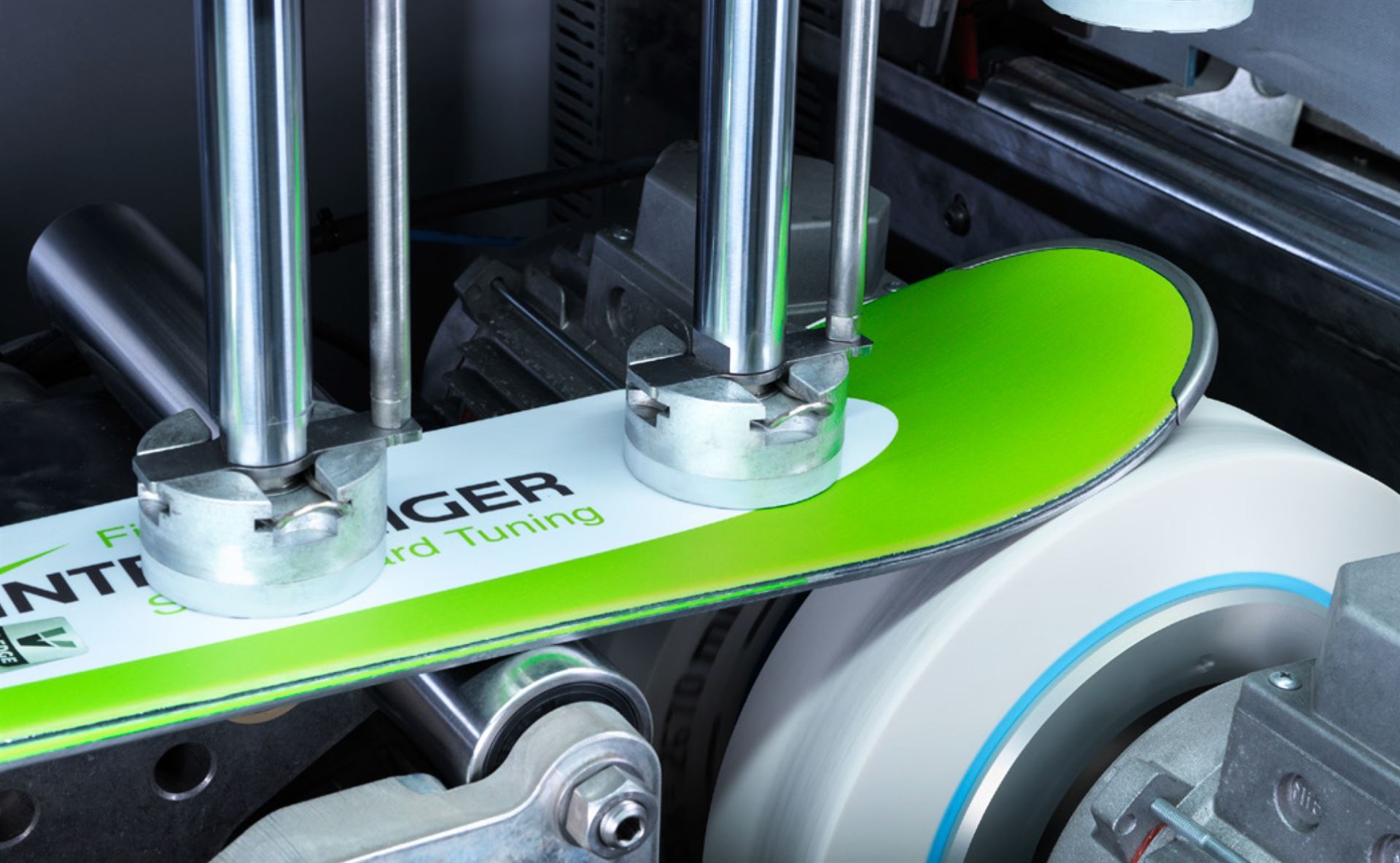

Kante zeigen – aber nur perfekt polierte!
Genau auf das Disc-Modul abgestimmt, gibt das Polier-Modul der Unterkante den letzten Schliff. Ganz ohne Nacharbeit ist das Ergebnis perfekt – sichtbar und spürbar.
Vielfach bewährtes System
Wachsmenge wird individuell gesteuert
Oszillierende Wachswalze für verbessertes Ergebnis
Wachsen und zweimaliges Polieren für perfektes Finish
Manuelle Winkelverstellung
Mit einem praktischen Verstellbolzen bietet das Polier-Modul eine große Auswahl an Winkelmöglichkeiten, die an das Disc-Modul angepasst und einfach verstellbar sind.
Digitale Winkelverstellung (Option)
Die komfortable elektronische Zentralverstellung der Neigungswinkel ist perfekt mit dem Disc-Modul synchronisiert.
Nachwuchtmöglichkeit (Option)
Wie beim Stein- und Disc-Modul können die Polierscheiben bei Unwuchten nachgewuchtet werden. Dies gewährleistet jederzeit das perfekte Kantenfinish bei höchsten Anforderungen.

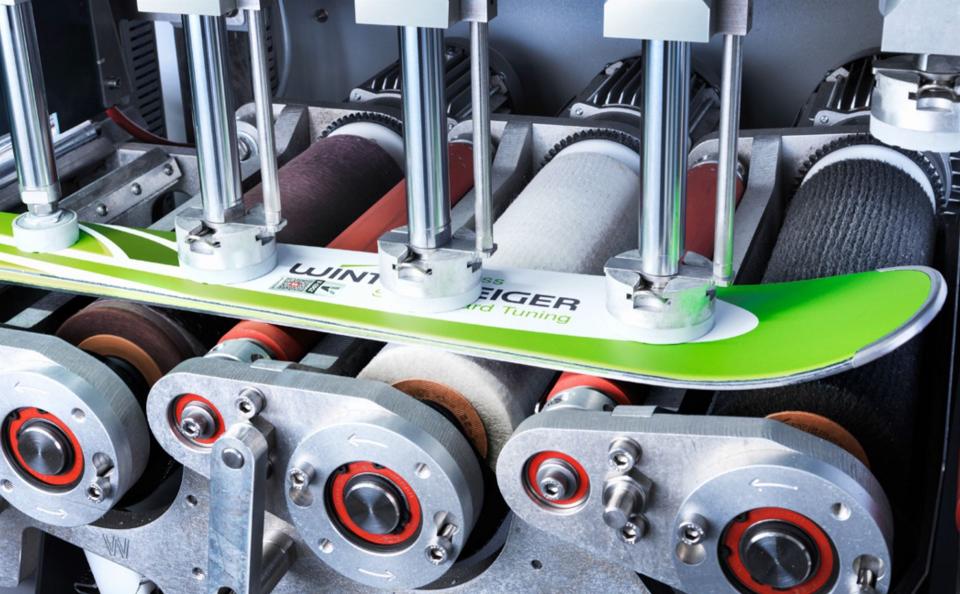

Auf das richtige Finish kommt es an!
Das Finish Modul macht den Ski fahrfertig. Eine ausgeklügelte Walzentechnologie ermöglicht einen gleichmäßigen Wachsauftrag auf jedem Ski bzw. Snowboard. Die oszillierende Wachswalze verbessert das Wachsergebnis sowie das Eindringen des Wachses in den Belag.
Die Wachswalze heizt rasch und ökonomisch auf und macht das Modul schnell verfügbar. Die präzise Temperaturregelung sorgt für gleichbleibende Qualität.
Das Finish Modul bearbeitet Ski und Snowboards in 3 Schritten: Nach dem Heisswachsen kommt zuerst ein Vorpolieren und anschließend noch ein feines Auspolieren der Ski. Überflüssiges Wachs wird entfernt und die Steinschliffstruktur freigelegt. Das zeitintensive Abziehen im Nachhinein entfällt.
Letzter Schliff für die perfekte Unterkante, die ideale Ergänzung zum Disc-Modul
Perfekt poliert von der Schaufel bis zum Ski-Ende
Partielles oder durchgängiges Polieren
Optisch bestes Ergebnis, lässt keine Wünsche offen

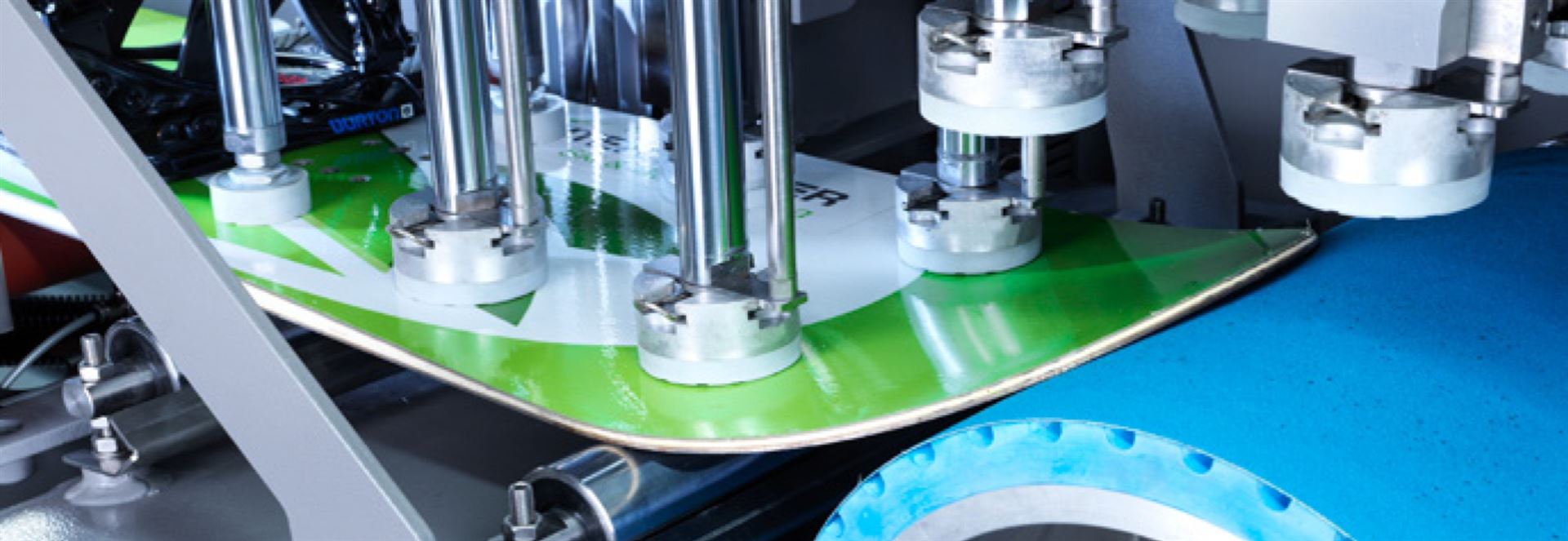

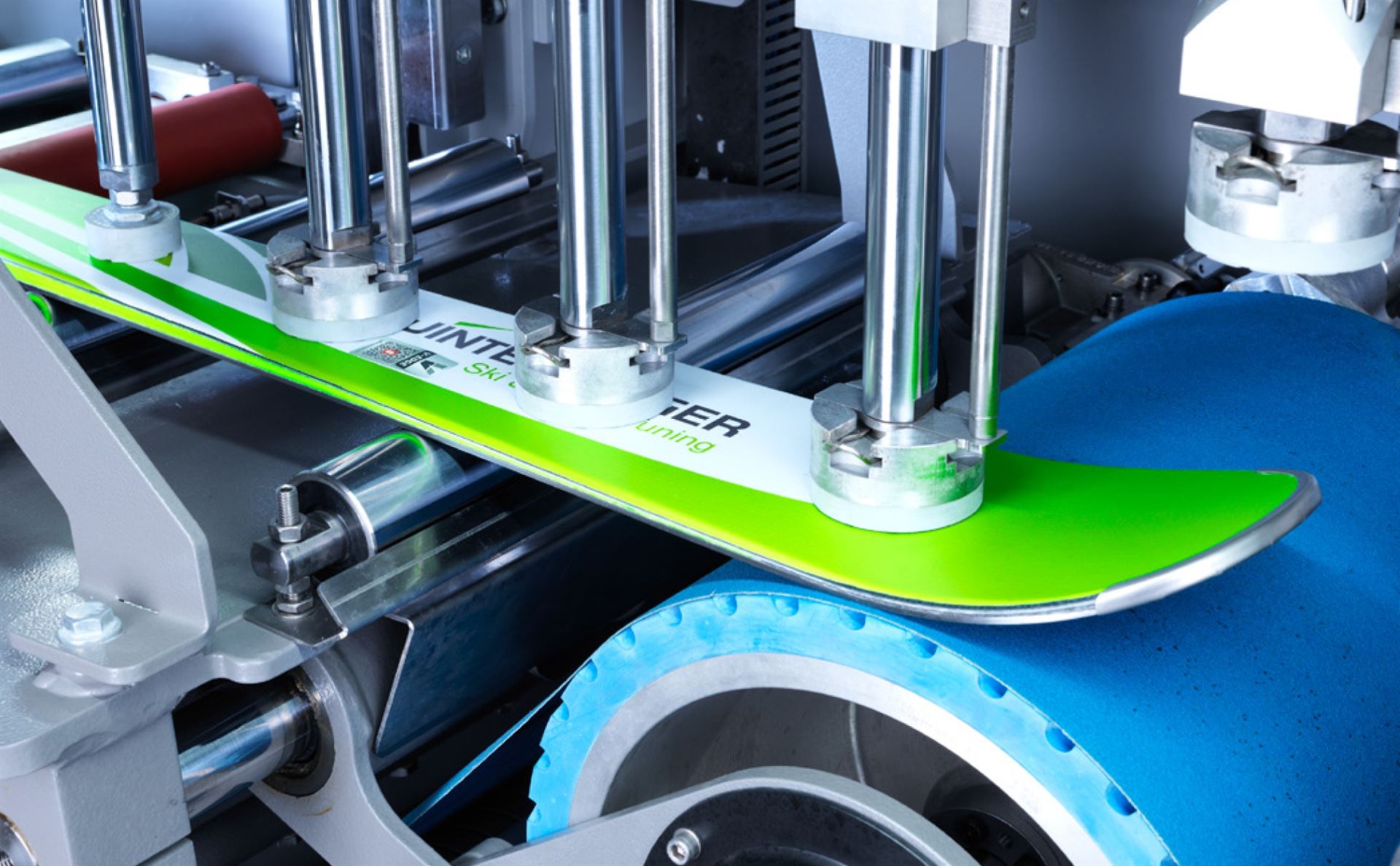

Die Zwei: Band und Stein
Das Band Modul ist die ideale Ergänzung zum Stein Modul. Wenn ein Vorschliff nötig ist, stellt das Band einen noch effizienteren Ablauf in der Servicewerkstatt sicher. So erreichen Sie mehr Durchsatzleistung, vor allem bei Kundenski.
Die servopneumatische Schleifdruckregelung sorgt für einen gleichmäßigen Abtrag und eine optimale Vorbereitung auf den Steinschliff. Das Band Modul ist außerdem für die Bearbeitung von Snowboards bestens geeignet.
Bei der Snowboardbearbeitung können sowohl mit dem Stein und als auch mit dem Band Modul die Stempel abwechselnd (links / rechts) mit Druck beaufschlagt werden. Damit werden auch nicht plane Boards optimal geschliffen.
Ideale Ergänzung zum Stein Modul
Mehr Effizienz bei Kundenski und Snowboards
Selbst höchste Schaufelspitzen werden erreicht und top bearbeitet
Verschiedene Kontaktwalzen zur optimalen Abstimmung auf Ski und Snowboards und für eine große Bandbreite an Einsatzbereichen
Oszillierende Schleifbänder für verlängerte Wechselintervalle
Automatische Bandabrichtung für umgehende Einsatzbereitschaft nach dem Bandwechsel

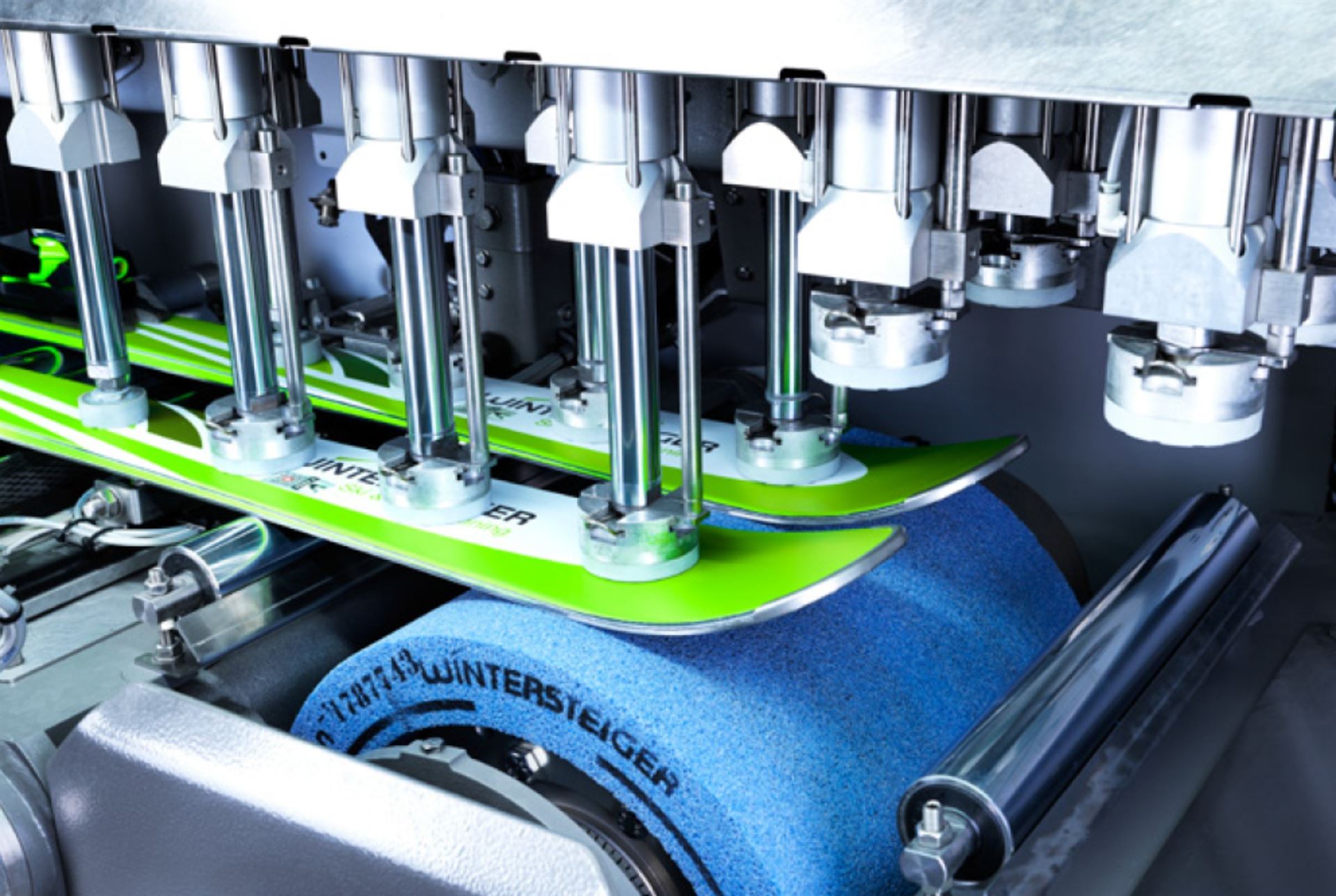

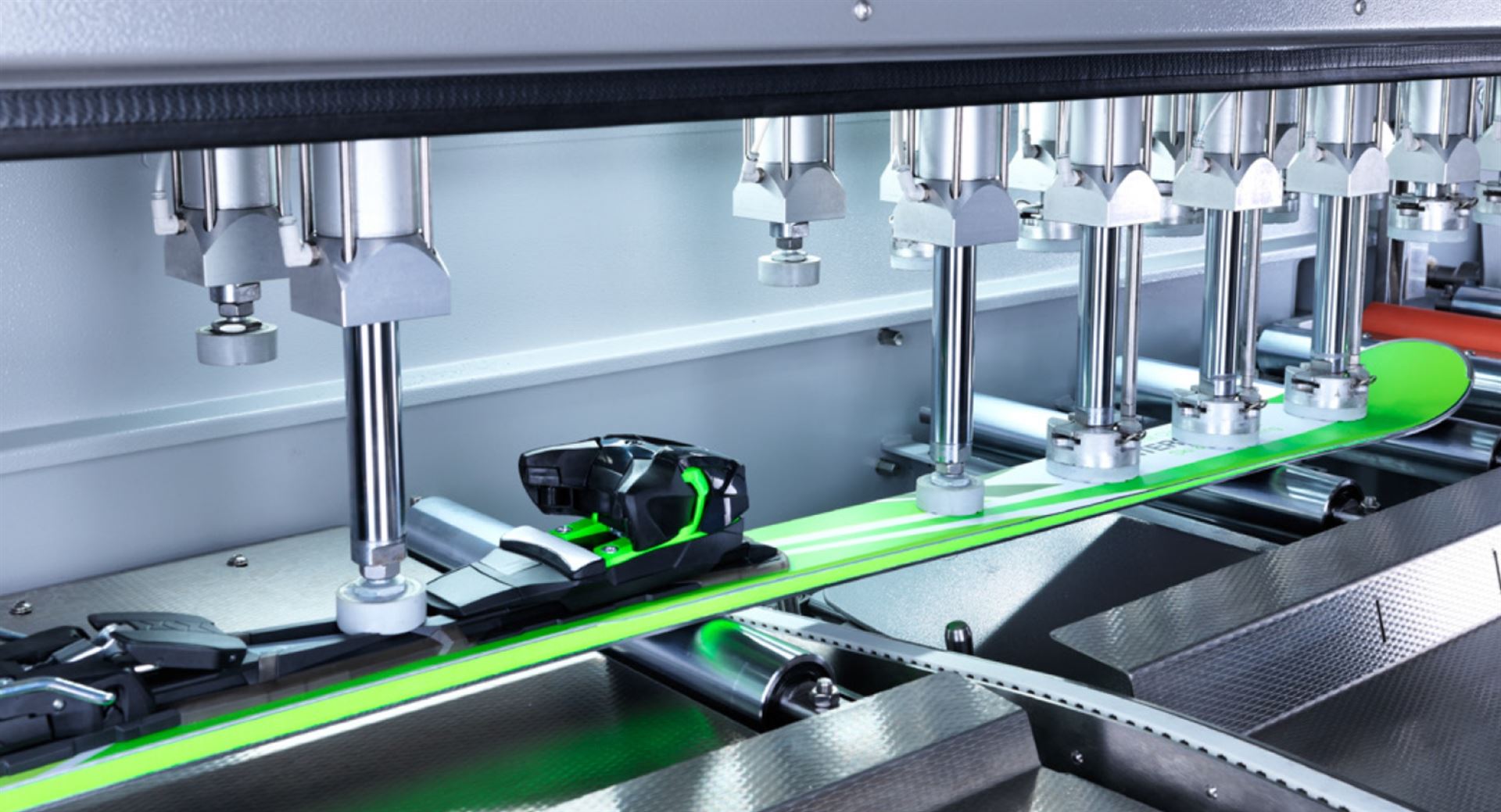

Seit mehr als 15 Jahren arbeitet WINTERSTEIGER mit einem saugerlosen Transportsystem und hat dieses System perfektioniert. 9 Stempel sorgen für den sicheren Transport jedes Skis und gewährleisten die präzise Bearbeitung von Belag und Kante bis in die Skispitze. Egal welche Oberfläche oder Aufbauten am Ski, kein Problem dank der Saugerlosen Vorschubtechnologie!

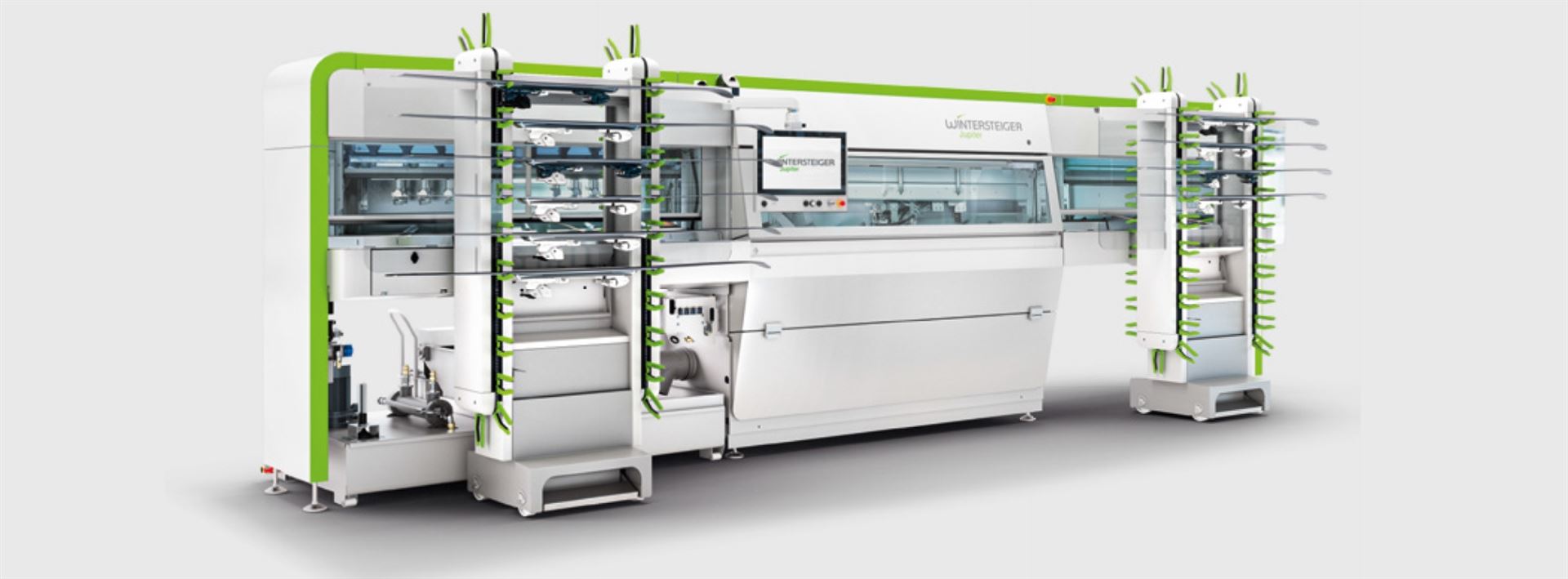

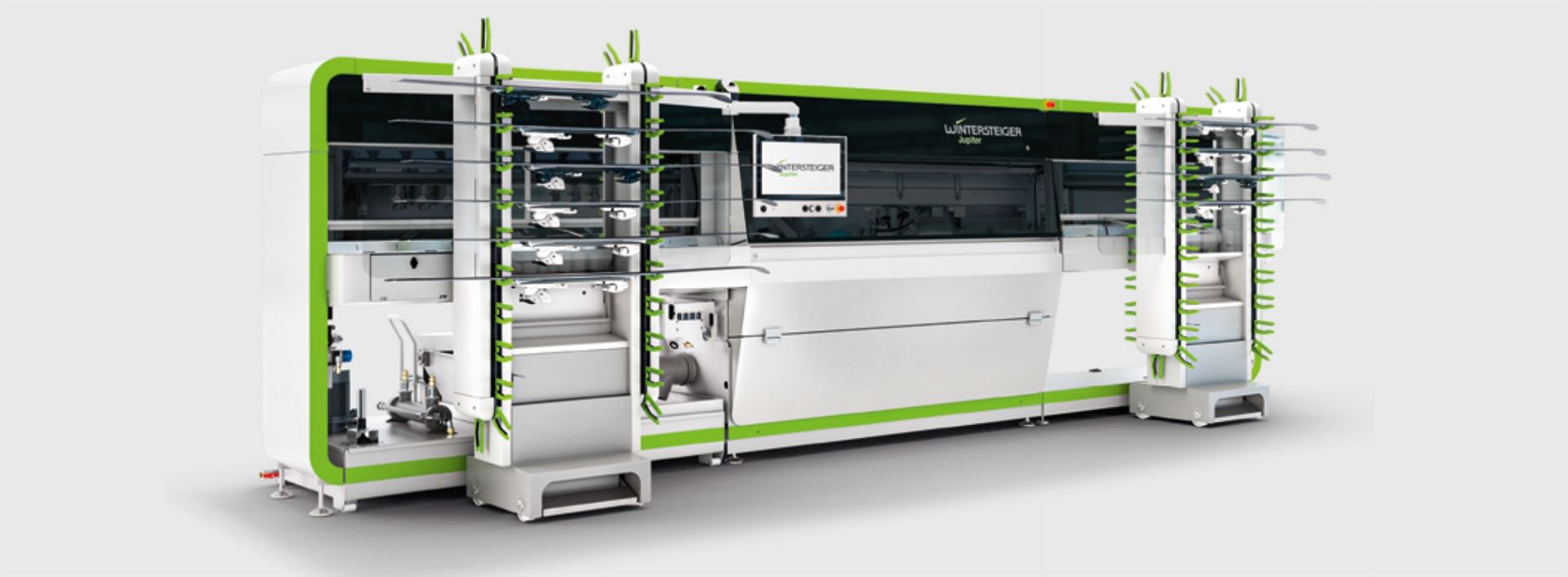

Individuelles Design
Für jeden Anspruch das Richtige.
Nicht nur in puncto Technik und Ausstattung, sondern auch optisch beweist die Jupiter Vielfalt: 3 verschiedene Designpakete stehen zur Auswahl und bieten viel Gestaltungsspielraum.

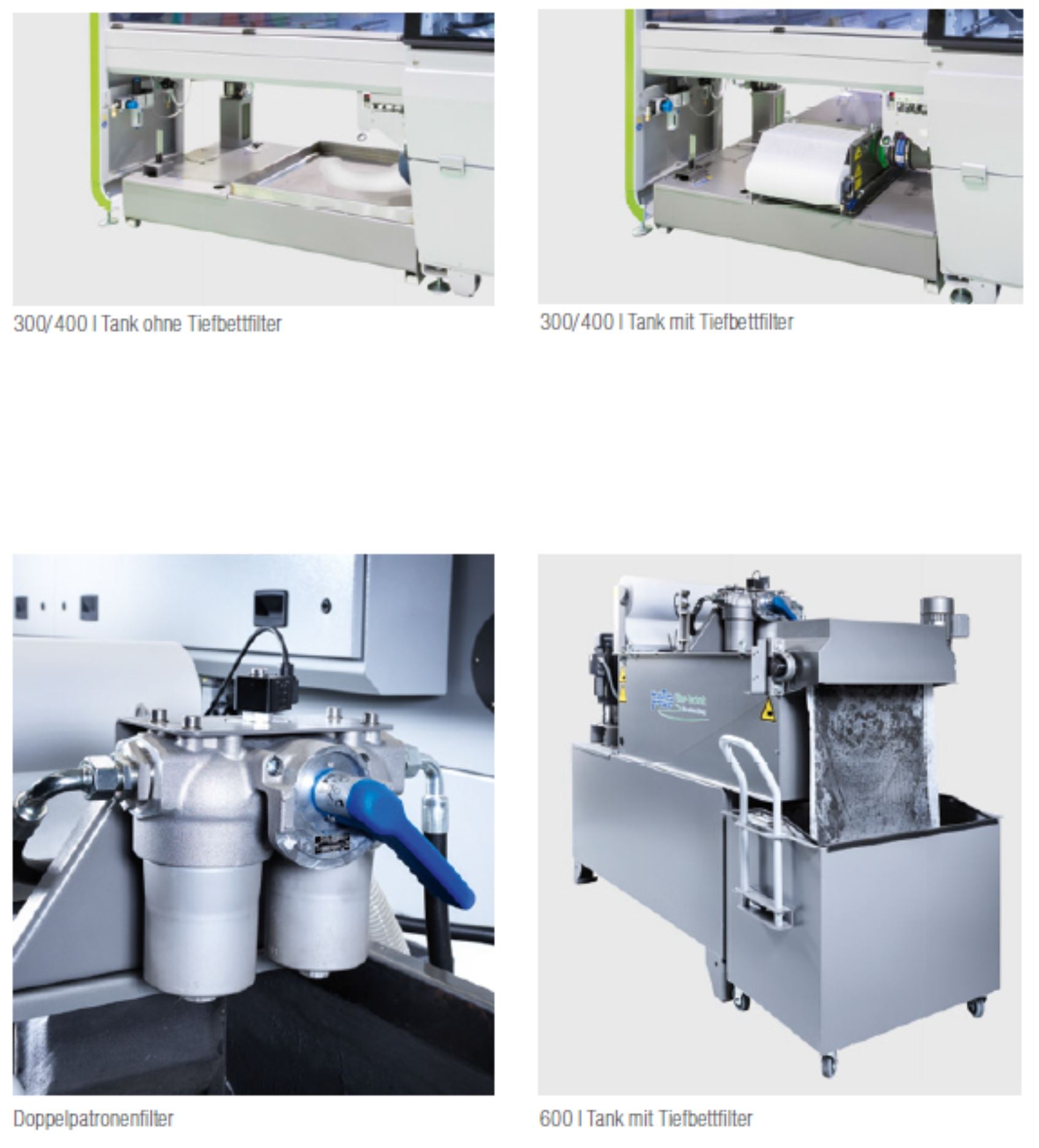

Wasser- und Filtersystem für ein perfektes Ergebnis
Je nach Maschinenkonfiguration stehen 3 verschiedene Tankgrößen zur Auswahl. Das Filtersystem sorgt für sauberes Wasser und verhindert Maschinenstillstände. Zusätzlich können alle Tankgrößen mit einem Tiefbettfilter ausgestattet werden. Mit dem mobilen Schmutzbehälter ist die Entsorgung des Restabfalls praktisch und einfach.
Zusätzliche Optionen
Pumpe mit Frequenzumrichter für maximalen Wasserdruck während des Abrichtens für beste Steinreinigung
Doppelpatronenfilter für Maschinen mit hohem Durchsatz: Einfaches Umschalten zwischen 2 Patronen während des Schleifens verhindert Zeitverlust beim Reinigen der Filterpatrone.
Schleifwasserkühlung: Gleichbleibende Temperatur sorgt für gleiche Bedingungen über den ganzen Tag. Damit erfüllen Sie höchste Qualitätsansprüche.

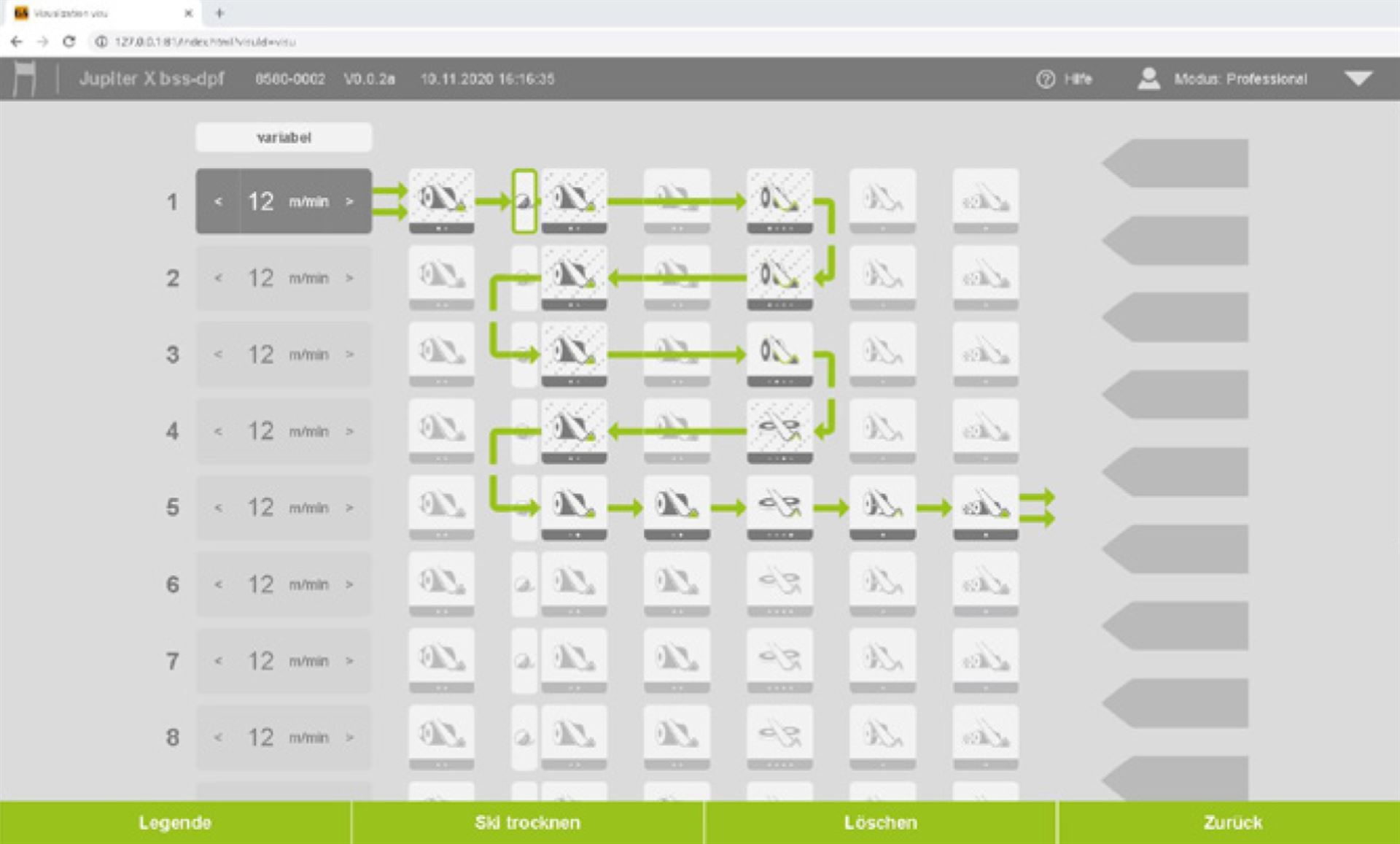

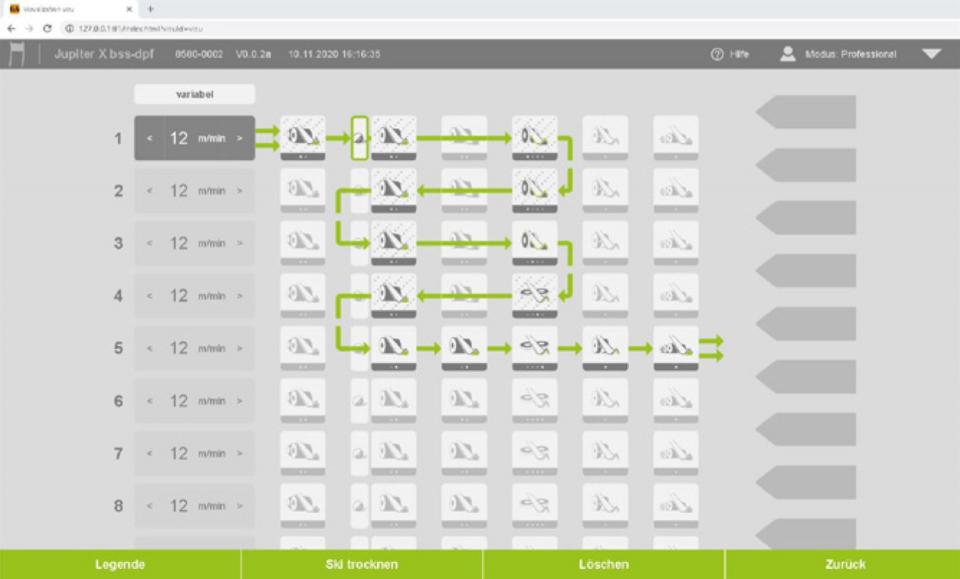

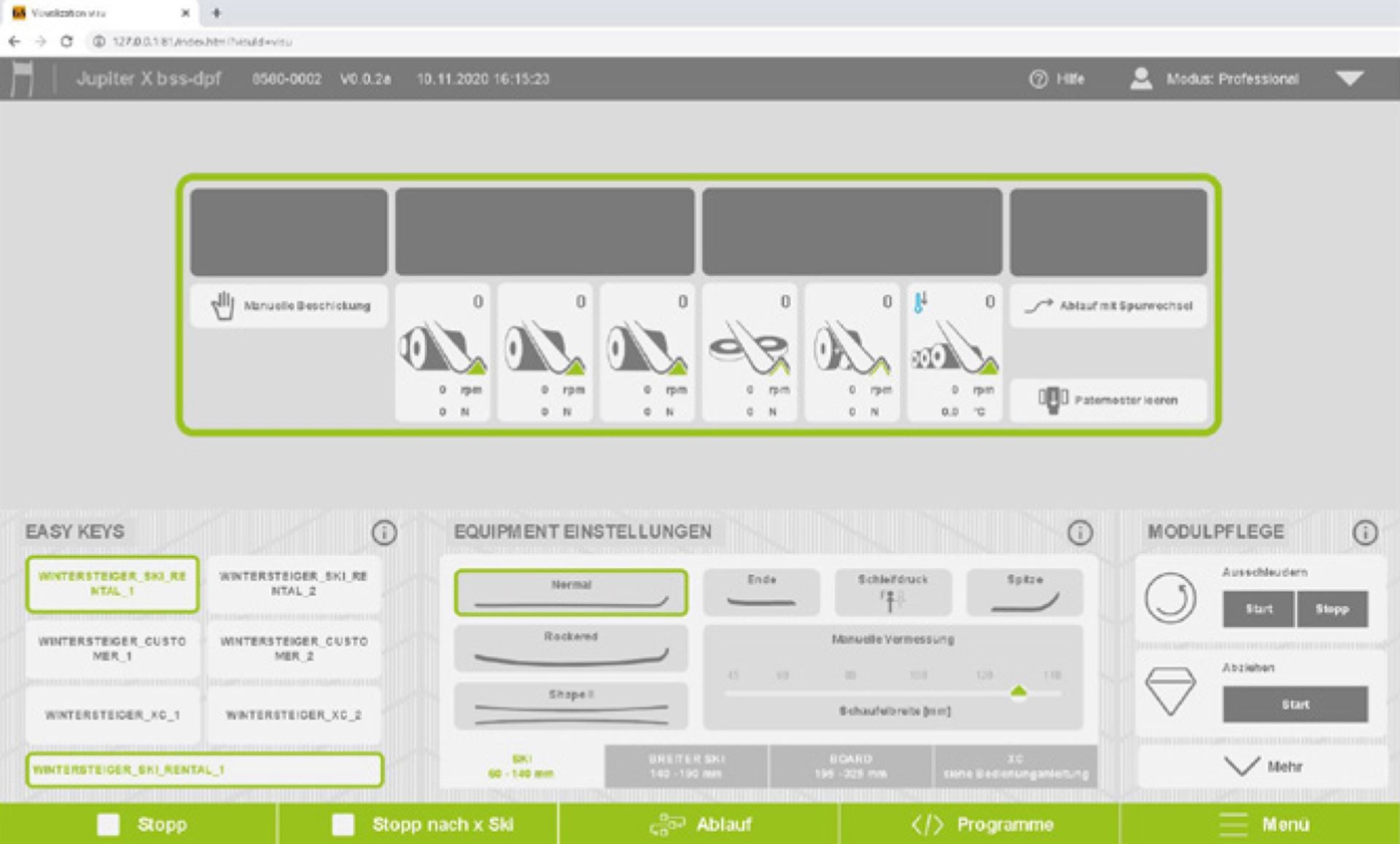

Durchdachte Visualisierung, intuitive Benutzerführung
Der 21,5“ Multitouch-Monitor (Format 16:9) ist mit Mappview-Technologie am neuesten Stand der Technik. Die bewährte, intuitive und logische Benutzerführung wurde perfektioniert. Bediengrafik und Visualisierung der Programmabläufe wurden noch übersichtlicher gestaltet. Von der Anlernkraft bis zum Experten ist die Bedienung individuell abgestimmt – je nach gewählter Maschinenausstattung und Optionen.
